iOS Mobile SDK开发流程指引

1. 准备工作

使用Mobile SDK开发一个应用程序，我们需要有开发能力、开发设备、开发环境的前期准备。

常规

掌握如何在iOS平台开发应用程序。
在Autel开发者平台：https://developer.autelrobotics.cn 申请应用关联钥匙。
准备最少一个iOS或Android平台的设备。

iOS开发环境

Xcode 13.0或以上。
部署目标设备系统版本是iOS 11.0或以上。
拥有iOS开发者账户。
开发设备调试支持。

注册成为开发者

想拥有一个AUTEL开发者账户，点击这里。

在开发者用户注册的过程中，需要提供邮箱信息作为注册验证手段。

申请APP key

APP key 为开发者在Autel开发者平台申请的应用关联钥匙。

⼀旦你注册成为开发者账号，你想创建⾃⼰的应用程序，你需要先去申请APP key，每个应用程序都需要一个唯一的应用程序密钥(App Key)来初始化SDK。

下载Mobile SDK

在开发者平台上选择"Downloads"，会列出Android和iOS平台的Mobile SDK软件开发包，点击对应的图标即可下载。

也可以在GitHub上下载最新版本的Mobile SDK，下载地址： https://github.com/AutelSDK

2. 将SDK集成到项目工程中

AUTELSdkDemo 是iOS 示例代码，帮助你快速集成SDK到项目工程中。

AUTELSdkDemo使用XCode 13.3版本编译，支持Swift 5.6。

本节使用AUTELSdkDemo为例子进行说明怎么集成SDK。

第一步，下载或者克隆 Github上的 iOS 示例代码工程: https://github.com/AutelSDK/iOS_SdkSample

Mobile SDK软件开发包里的AUTELSDK包括

两个xcframework：AUTELSDK.xcframework和AUTELWidget.xcframework
两个strings文件：shader_fsh_myExpose.strings和shader_vsh_myExpose.strings

第二步，参考AUTELSdkDemo工程，把AUTELSDK文件夹直接拖入到你的工程；

在AUTELSdkDemo工程的build setting界面：target-〉Build Phases -〉左上角+号 -〉New Copy Files Phase 然后在Copy Files下 Destination选择Frameworks -〉添加动态库

CopyFiles

第三步，设置shader_fsh_myExpose.strings和shader_vsh_myExpose.strings两个strings文件的工程配置，在Identity and Type下的Type要选择“Plain Text”类型，如下图，否则编译不通过。

./image/stringType.jpg

3. 配置构建设置

1、CFBundleDisplayName

表示APP名称，必须配置，而且与你申请APP key时填写的APP名称保持一致，否则SDK鉴权不通过。

2、UISupportedExternalAccessoryProtocols

外部附件框架，对于通过USB连接到移动设备的AUTEL产品，请将 "Supported external accessory protocols" key添加到info.plist文件中，并添加字符串“com.autelrobotics.customer”，“com.autelrobotics.video” ，“com.autelrobotics.control”和“com.auteltech.control”。

只有配置了这项，App才可以与AUTEL的遥控器建立USB连接。

3、NSAppTransportSecurity

申请http权限，必须添加"App Transport Security Settings" ，并且"Allow Arbitrary Loads" 必须设置为"YES"。

4、NSLocationAlwaysAndWhenInUseUsageDescription等

申请定位权限等待，具体请参考AUTELSdkDemo的info.plist文件：

<key>CFBundleDisplayName</key>
<string>AUTELSdkDemo</string>
<key>UISupportedExternalAccessoryProtocols</key>
    <array>
        <string>com.autelrobotics.customer</string>
        <string>com.autelrobotics.video</string>
        <string>com.autelrobotics.control</string>
        <string>com.auteltech.control</string>
    </array>
<key>NSAppTransportSecurity</key>
<dict>
  <key>NSAllowsArbitraryLoads</key>
  <true/>
</dict>
<key>NSLocationAlwaysAndWhenInUseUsageDescription</key>
<string>App needs your consent to access location</string>
<key>NSLocationAlwaysUsageDescription</key>
<string>App needs your consent to access location</string>
<key>NSLocationWhenInUseUsageDescription</key>
<string>App needs your consent to access location</string>

4. 运行示例代码

参考AUTELSdkDemo演示代码，AUTELSdkDemo的DataLayer模块代码用于启动SDK和建立飞机各个模块连接，监听SDK各个模块状态数据上报，这块代码可直接用于你的工程。

第一步，在APP应用程序入口方法didFinishLaunchingWithOptions调用SDKConnection.shared.connect()方法，如下

func application(_ application: UIApplication, didFinishLaunchingWithOptions launchOptions: [UIApplication.LaunchOptionsKey: Any]?) -> Bool {

    SDKConnection.shared.connect()

    return true
}

第二步，在SDKConnection.shared.connect()方法里进行APP注册，注册需要传入appKey和代理，SDK会对appKey进行鉴权，鉴权结果通过代理进行回调，鉴权通过会启动SDK。具体请参考demo代码。

func connect() -> Void {
    //appKey
    AUTELAppManager.registerApp("your appKey", with: self)
}

NOTE: appKey 为开发者在Autel开发者平台申请的应用关联钥匙

第三步，注册成功后，数据线分别插入手机和遥控器两端USB口，打开APP，建立连接触发didConnectionStatusChanged回调，在回调里把Connection连接层与SDK底层的各个模块建立代理关系

// MARK: - AUTELDeviceDelegate

func device(_ device: AUTELDevice!, didConnectionStatusChanged status: AUTELDeviceConnectionStatus) {
    guard let drone = device as? AUTELDrone else {
        self.connectedDrone = nil
        return
    }
    CameraConnection.shared.connect(drone.camera)
    GimbalConnection.shared.connect(drone.gimbal)
    BatteryConnection.shared.connect(drone.battery)
    MainControllerConnection.shared.connect(drone.mainController)
    RemoteControllerConnection.shared.connect(drone.remoteController)
    AirLinkConnection.shared.connect(drone.airLink)
    AUTELNavigationDelegateConnection.shared.connect(drone.mainController.navigationManager)
    FlightAssistantConnection.shared.connect(drone.mainController.flightAssistant)

    //执行回调
    queue.async {
        for (_, aProtocol) in self.protocols {
            aProtocol.device(device, didConnectionStatusChanged: status)
        }
    }

}

Connection连接层实现SDK底层各个模块的代理方法，对各个模块上报状态进行了监听，同时把监听到的上报数分发出去：

FlightAssistantConnection：视觉连接层
MainControllerConnection：飞行控制器连接层
GimbalConnection：云台连接层
BatteryConnection：电池连接层
AUTELNavigationDelegateConnection：智能任务管理模块连接层
CameraConnection：相机连接层
AirLinkConnection：图传连接层
RemoteControllerConnection：遥控器连接层

./image/Connection.jpg

应用层想要监听某个模块数据，可以注册监听对应Connection连接层，实现相应的代理方法即可，具体用法见AUTELSdkDemo里的AircraftStatus Demo：

fileprivate func registerProtocol() {
    DroneConnection.shared.addProtocol(self)
    MainControllerConnection.shared.addProtocol(self)
    RemoteControllerConnection.shared.addProtocol(self)
    BatteryConnection.shared.addProtocol(self)
    CameraConnection.shared.addProtocol(self)
    GimbalConnection.shared.addProtocol(self)
    FlightAssistantConnection.shared.addProtocol(self)

}

将示例代码编译安装到OS移动设备中，USB 连接步骤

打开无人机和遥控器电源，等待它们连接上。
使用 Lightning 线将iOS 移动设备连接到遥控器上。
在移动设备上运行示例应用。

5. SDK 各模块功能接口调用

Mobile SDK的体系结构被设计为高度可扩展的，其中使用了抽象产品类和组件类，对各个模块进行业务封装，自动适配AUTEL的不同无人机型号，不同相机型号。

通过各个Connection连接层桥接到SDK对应的模块管理类，进而调用各个模块的接口：

AUTELDrone

通过该类可以对EVO II系列无人机进行操作

应用层获取句柄：DroneConnection.shared.drone

AUTELDroneMainController

通过 AUTELDroneMainController 类，你可以获得主控的当前状态，可以读写主控参数，也向主控发送控制命令

应用层获取句柄：MainControllerConnection.shared.mainController

AUTELBattery

该类管理电池相关信息，并可获取电池的实时状态.

应用层获取句柄：BatteryConnection.shared.battery

AUTELRemoteController

通过该类可以读写遥控器参数，校准遥控器，还可以实时获得遥控器状态，各摇杆、按钮和波轮的状态。

应用层获取句柄：RemoteControllerConnection.shared.remoteController

AUTELDroneGimbal

通过该类，你可以获得云台的实时状态，也可以向云台发送命令，控制云台

应用层获取句柄：GimbalConnection.shared.gimbal

AUTELBaseCamera

通过 AUTELBaseCamera 类，可以获取到相机的当前状态，可以对相机参数进行读写操作，也可以对相机进行相关操作。

应用层获取句柄：CameraConnection.shared.camera

AUTELAirLink

通过 AUTELAirLink 类，可以获取到通信链路的连接状态

应用层获取句柄：AirLinkConnection.shared.airlink

AUTELFlightAssistant

通过 AUTELFlightAssistant 类，可以获得视觉的实时状态，也可以向视觉发送命令，控制视觉

应用层获取句柄：MainControllerConnection.shared.mainController?.flightLimitation

AUTELNavigation

通过 navigationManager 你可以执行智能飞行任务

应用层获取句柄：MainControllerConnection.shared.mainCtl?.navigationManager

6. AUTEL UX SDK

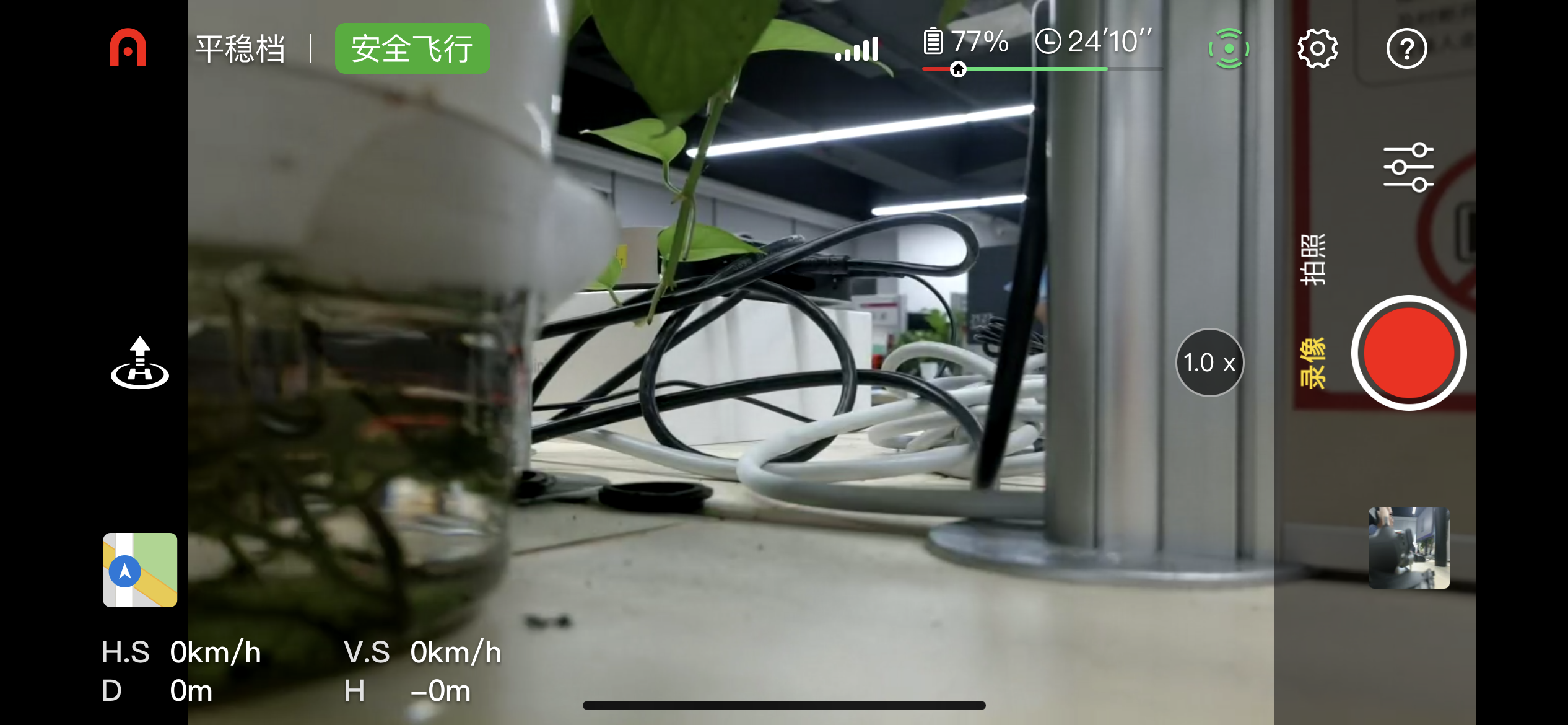

为帮助开发者快速创建出应用程序，Autel UX SDK提供应用程序通用核心功能模块，使用默认的Autel UX SDK组件，开发者可以在不添加额外代码行的情况下，快速创建出类似以下应用程序效果：

主界面

AUTEL UX SDK 建立在 AUTEL Mobile SDK 之上，因此您需要在应用程序开发中一起使用它们。

如需更深入了解 AUTEL UX SDK，请参阅 iOS UX SDK 使用指南。
