相机功能实现教程

1. 概述

使用Mobile SDK 拍摄照片和视频，可以选择很多不同的参数设置，分辨率，帧率，曝光设置，图片设置和文件类型，本教程旨在帮助您基本了解MobileSDK 相机相关接口的使用。 我们将实现三个基本相机功能：拍照 和 视频录制 以及相机参数设置。

注： 拍照和录像展示功能依赖于视频流的解码和渲染，请参考： 视频解码功能实现文档，将为您介绍如何快速的接入相机的视频流，以及如何渲染到手机屏幕上。当然您也可以直接发送参数命令。

下面以Autel_UX_SDK demo为例讲解如何进行拍照、录像、参数设置功能开发

2. 导入SDK

• Mobile SDK 提供访问无人机各个功能模块接口API。通过Mobile SDK，开发者可以实现自主飞行，控制相机和云台，接收实时视频图传和传感器数据，下载保存好的媒体文件，以及监听其他组件的状态等等。
• AutelUXFramework 是Autel封装的基础功能库，提供一些工具类，基础控件，基础组件如地图组件等

2.1 导入Mobile SDK

导入AUTELSDK，包括三个 Frameworks：AUTELSDK.xcframework、AUTELWidget.xcframework、DDSimpleNetLogger.xcframework。

参考 Autel_UX_SDK: Target -> Build Phases -> 左上⻆+号 -> New Copy Files Phase 然后在Embed Frameworks 下 Destination选择Frameworks

2.2 导入AutelFramework

参考Autel_UX_SDK: TARGET > General > Frameworks, Libraries， and Embedded content 中导入 AutelUXFramework.framework

3. 相机接口类介绍

在本例中，为方便相机功能开发，我们对底层Mobile SDK相机接口做了第二次封装，主要涉及的类有ATCameraCommandDeliver、CameraParametersGetter、CameraParametersSetter。

• ATCameraCommandDeliver： Mobile SDK相机接口再次封装类
• CameraParametersGetter：相机获取接口集合类，将ATCameraCommandDeliver类中所有get接口集中放在这里
• CameraParametersSetter：相机设置接口集合类，将ATCameraCommandDeliver类中所有set接口集中放在这里

它们之间的调用关系如下：

4. 接口功能介绍

相机接口较多，这里不做一一介绍。我们已经将所有相机接口封装到了ATCameraCommandDeliver类中，参考此类，您可以知道如何调用Mobile SDK相机接口。这里介绍下相机接口的主要功能。

• 相机模式: 视频录制模式和静态图像拍摄模式
• 曝光: 快门，ISO，光圈和曝光补偿
• 图像参数: 屏幕长宽比，对比度，色相，清晰度，饱和度、滤镜、拍照格式
• 视频参数: 分辨率、帧频、编码格式
• 相机朝向: 相机安装在云台上时，相机的朝向可以通过接口控制

5. 拍照/录像功能开发

5.1 创建图传界面

本例为方便拍照、录像切换，拍照ViewController和录像ViewController都作为图传界面的子ViewController，图传界面是整个视图的载体。所以首先创建图传界面ATConsoleViewController 图传ViewModel ATConsoleViewModel。

ATConsoleViewController 或者ATConsoleViewModel必须遵循CameraProtocol和DroneProtocol协议才能实时获取相机或者飞机的状态或者参数上报。

注意：若不是继承于BaseViewController的类但继承于NSObject 必须调用以下代码才能注册Protocol，否则遵循的Protocol将不能生效。BaseViewController已经自动注册Protocol，不必再次调用。

  func registerProtocol() {
        registerAutelProtocolsIfCan()
    }

当类销毁时，需要调用以下以进行注销：

  func  removeProtocol() {
        removeAutelProtocolsIfCan()
    }

CameraProtocol：

public protocol CameraProtocol : AutelUXFramework.CheckProtocol {

    func camera(_ camera: AUTELBaseCamera!, didUpdateConnectState connectState: AUTELCameraConnectState)

    func camera(_ camera: AUTELBaseCamera!, didUpdateRecordRecoverState recoverState: AUTELCameraRecordRecoverState)

    func camera(_ camera: AUTELBaseCamera!, didGenerateNewMediaFile newMedia: AUTELMedia!)

    func camera(_ camera: AUTELBaseCamera!, didUpdateSDCardState sdCardState: AUTELCameraSDCardState!)

    func camera(_ camera: AUTELBaseCamera!, didUpdateMMCState mmcState: AUTELCameraSDCardState!)

    func camera(_ camera: AUTELBaseCamera!, didUpdateSystemState systemState: AUTELCameraSystemBaseState!)

    func camera(_ camera: AUTELBaseCamera!, didUpdateParameters parameters: AUTELCameraParameters!, change: [AnyHashable : [Any]]!)

    func camera(_ camera: AUTELBaseCamera!, didUpdateCurrentExposureValues exposureParameters: AUTELCameraExposureParameters!)

    func camera(_ camera: AUTELBaseCamera!, didUpdateHistogramTotalPixels totalPixels: Int, andPixelsPerLevel pixelsArray: [Any]!)

    func camera(_ camera: AUTELBaseCamera!, didUpdateTimeLapseCaptured captureCount: Int, andCountDown timeInterval: TimeInterval)

    func camera(_ camera: AUTELBaseCamera!, didUpdateAutoFocusState focusState: AUTELCameraAFLensFocusState, andLensFocusAreaRowIndex rowIndex: Int, andColIndex colIndex: Int)

    func camera(_ camera: AUTELBaseCamera!, didUpdateAeAfState state: AUTELCameraAFWorkStatus)
}

这里会主要用到到以下CameraProtocol，以获取相机的参数的实时状态，其他的Protocol会在相册或者或者直方图的模块使用到，将在具体模块中讨论

extension ATConsoleViewModel: CameraProtocol{
    func camera(_ camera: AUTELBaseCamera!, didUpdateConnectState connectState: AUTELCameraConnectState) {
        guard connectState == .connected else {
            printLog("Camera Unconnect")
            return
        }
        updateCameraWorkMode()
    }

    func camera(_ camera: AUTELBaseCamera!, didUpdateSystemState systemState: AUTELCameraSystemBaseState!) {
        DispatchQueue.main.async {
            self.mediaViewModel?.loadSystemState(systemState)
            self.setupThumbnail()
        }
    }

}

当相机连接上时，可以通过以下代码主动获取一次相机的工作模式：

func updateCameraWorkMode() {
        ATCameraCommandDeliver.getWorkMode { (workMode, error) in
            if let err = error {
                printLog("get camera work mode failure.\(err.localizedDescription)")
                return
            }
            let workMode = workMode.toAT()
            self.workModelHandle?(workMode)
        }
    }

相机支持的工作模式有如下。本文只对拍照(单拍/连拍/AEB/定时拍)和录像进行讨论。

public enum AUTELCameraWorkMode : UInt8, @unchecked Sendable {

    /**
     *  @brief Single shot
     *
     *  单拍
     */
    case captureSingle = 0

    /**
     *  @brief Video mode
     *
     *  录像
     */
    case recordVideo = 1

    /**
     *  @brief Burst
     *
     *  连拍
     */
    case captureBurst = 2

    /**
     *  @brief Timelaspe
     *
     *  定时拍
     */
    case captureInterval = 3

    /**
     *  @brief AEB
     *
     *  AEB
     */
    case captureAEB = 4

    /**
     *  @brief Panorama
     *
     *  全景拍摄
     */
    case capturePanorama = 5


    /**
     *  @brief Slow Motion
     *
     *  慢动作录影
     */
    case recordVideoSlowMotion = 6

    /**
     * @brief Looping
     *
     *  循环录影
     */
    case recordVideoLooping = 7


    /**
     *  @brief Moving TimeLapse
     *
     *  移动延时摄影
     */
    case captureMovingTimeLapse = 8

    /**
     *  @brief HDR
     *
     *  HDR
     */
    case captureHDR = 9

    /**
     *  @brief MFNR
     *
     *  纯净夜拍
     */
    case captureMFNR = 10

    /**
     *  @brief Camera work mode unknown
     *
     *  未知工作模式
     */
    case unknown = 255
}

获取相机工作模式后即可根据相机工作模式，更新右侧面板UI，决定是应该展示拍照还是录像ViewController

extension ATCameraWorkMode{
    func createCameraVC() -> ATCameraViewController {
        let vc: ATCameraViewController
        switch self {
        case .video:
            vc = ATVideoCameraViewController()
        case .photo:
            vc = ATPhotoCameraViewController()
        }
        return vc
    }
}


  func updateCameraVC(workMode: ATCameraWorkMode) {
        let vc = workMode.createCameraVC()
        addChild(vc)
        view.insertSubview(vc.view, belowSubview: contentView.rightView)
        cameraVC?.view.removeFromSuperview()
        cameraVC?.removeFromParent()
        cameraVC = vc
        isLanscape ? showLanscape() : showPortrait()
    }


5.2 创建右侧操作面板

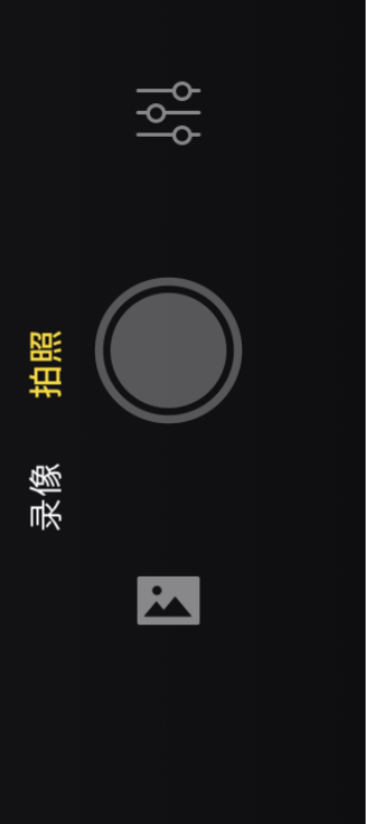

这里为了方便切换拍照/录像 创建相机拍照录像切换和拍照录像按钮UI ATConsoleRightControlView， 视图如下：

相机拍照/录像工作模式切换代码如下：

  private func setCameraWorkMode(_ workMode: ATCameraWorkMode){
        cameraWorkMode = workMode
        CameraParametersSetter.setParameterWithBranch(.workMode, andValue: workMode.toAutel().rawValue)
    }

5.3 创建拍照视图

创建拍照视图ATPhotoCameraViewController ，拍照视图只承载一些与拍照相关的特定功能和手势功能，真正相机的视频流的渲染还是位于图传视图ATConsoleViewController 中。

拍照命令和停止拍照发送如下。处于单拍/AEB/连拍模式下不需要发送停止命令，处于定时拍时，需要发送停止命令，相机才会停止拍照。

 func takePhoto() {
        ATCameraCommandDeliver.takePhoto { (error) in
            if let error = error {
                printLog("take photo error: \(error.localizedDescription)")
            }
        }
    }

    func stopPhoto() {
        ATCameraCommandDeliver.stopPhoto { (error) in
            if let error = error {
                printLog("stop photo error: \(error.localizedDescription)")
            }
        }
    }

相机拍照时可以通过相机的Protocol监听相机拍照状态的改变，以改变右侧操作面板的视图变化：

override func loadSystemState(_ systemState: AUTELCameraSystemBaseState!) -> Void {
        super.loadSystemState(systemState)
        isShooting.accept(systemState.isShooting)
        updatePhotoMode()
        if systemState.isRunning {
            state.accept(.running)
            return
        }
        if state.value == .running{
            state.accept(.finish)
            return
        }
        state.accept(systemState.mode.toAT() == .photo ? .ready : .disable)
    }

5.4 创建录像视图

创建拍照视图ATVideoCameraViewController ，录像视图只承载一些与录像相关的特定功能和手势功能，真正相机的视频流的渲染还是位于图传视图ATConsoleViewController 中。ATVideoCameraViewController 和 ATPhotoCameraViewController 均继承于ATCameraViewController

开始录像和停止录像命令发送如下：

func startRecord() {
        ATCameraCommandDeliver.startRecording { (error) in
            if let error = error {
                printLog("start recording error: \(error.localizedDescription)")
            }
        }
    }
    func finishRecord() {
        ATCameraCommandDeliver.stopRecording { (error) in
            if let error = error {
                printLog("stop recording error: \(error.localizedDescription)")
                return
            }
            self.state.accept(.finish) //正在结束
        }
    }

相机拍照时可以通过相机的Protocol监听相机录像状态的改变，以改变右侧操作面板的视图变化：

override func loadSystemState(_ systemState: AUTELCameraSystemBaseState!) -> Void {
        super.loadSystemState(systemState)
        isShooting.accept(systemState.currentPivStatus == .photoTaking)
        currentRecordSecondsText.onNext(currentRecordSecondsText(Int(systemState.currentVideoRecordingTimeInSeconds)))
        if !CameraSDCardState.shared.isVerified {
            currentRemainSecondsText.onNext(currentRecordSecondsText(CameraSDCardState.shared.availableRecordingTime()))
        }
        if systemState.isRecording && state.value != .finish {
            state.accept(.running)
            return
        }
        if systemState.isRecording {
            return
        }
        state.accept(systemState.mode == .recordVideo ? .ready : .disable)
    }


  func currentRecordSecondsText(_ seconds: Int) -> String {
        return "\((seconds / 3600).format(format: "02")):\((seconds / 60).format(format: "02")):\((seconds % 60).format(format: "02"))"
    }

6. 参数设置

相机参数设置有较多的设置项，为方便查看，我们设计了一个枚举以记录。

相机参数设置项：

/// 相机可以 使用 ParametersAction 设置、获取 的参数
enum CameraMenuBranch: String {
    case photoFormat = "PhotoFormat"
    case videoFormat = "VideoFormat"
    /// 拍照分辨率
    case photoSize = "size"
    /// 拍照模式
    case workMode = "mode"
    /// 曝光模式
    case exposureMode = "exposure"
    /// 感光度
    case iso = "iso"
    /// iso模式
    case isoMode = "iso mode"
    /// 曝光补偿
    case exposureCompensation = "ev"
    case digitalFilter = "color"
    case videoStandard = "standard"
    /// 视频分辨率
    case videoResolution = "Resolution"
    /// 视频帧率
    case frameRate = "FrameRate"
    /// 数码变焦 af & ae
    case digitalZoom = "digital zoom"
    case piv = "piv"
    /// 快门速度
    case shutterSpeed = "shutter"

    case hdr = "hdr"
    case mfnr = "mfnr"
    case irColor = "ir color"  // 对应 "menu": "ir color",
    case overlapOffset
    /// 双光 热成像显示模式 AUTELCameraThermalDisplayMode
    case display
    /// 拍照模式- 连拍
    case photoBurst = "burst"
    /// 拍照模式- AEB（自动包围曝光）
    case photoAeb = "aeb"
    /// 拍照间隔
    case photoTiming = "timelapse"

    //------ 白平衡
    /// 白平衡
    case whiteBalance = "wb"
    /// 白平衡-自定义
    case wbCustom = "wb custom"
    //------
    //视频压缩标准
    case encodingFormat = "VideoEncodingStandard"

    /// 透雾 isOn
    case dehaze
    /// 透雾值
    case dehazeValue
    /// 增强对焦 isOn
    case roi
    /// 增强对焦值
    case roiValue
    /// 热成像温度告警属性
    case irTempAlarm
    /// 热成像辐射率
    case irTempEmit
    /// 热成像图片模式
    case irImageMode
    /// 热成像图片模式-对比度和亮度
    case irImageModeParm
    /// 热成像图像增强
    case irEnhance
    /// 热成像图像去噪开关
    case irNr
    /// 热成像增益
    case irGain
    /// 热成像等温线模式
    case irIsoThermMode
    /// 热成像等温线阈值
    case irIsoThermModeParm
    /// 对焦模式
    case af
    /// aeaf 锁
    case aeLock
    /// 点测光行数[1...15]
    case spotRow
    /// 点测光列数[1...23]   xt701 [1...17]
    case spotCol
    /// 点测光
    case spotCoordinate
    /// 光圈
    case aperture

    //----- 拍照风格
    /// 拍照风格
    case style
    /// 拍照风格-自定义
    case styleCustom = "style custom"
    /// 拍照风格-自定义-锐度
    case sharpness
    /// 拍照风格-自定义-对比度
    case contrast
    /// 拍照风格-自定义-饱和度
    case saturation
    /// 拍照风格-自定义-色度
    case hue
    //----- 拍照风格

    //相机设置
    case grid
    case centerPoint
    case antiFlicker
    case captionEnable
    case histogram
    case afFocusAssist
    case mfFocusAssist
    case store
    case gimbalLockState//云台锁定状态

    // 云台角度
    case gimbalAngle = "gimbal"

    /// 延时摄影拍照格式
    case photoFormatDelayShot = "phofor delayshot"

    case unknown
}

在相机连接上后可以统一拿一次相机参数的所有值：

 CameraParametersGetter.loadAllParameters()

当然您也可以单独获取需要某一个相机参数项，后面我们将具体讲到。

我们设计了CameraSelection这样一个类去存储相机参数，当获取相机参数后，我们在其他地方有使用时可以直接通过此类进行获取。

比如获取相机工作模式：

let workMode =  CameraSelection.shared.valueWith(.workMode).realData

对于某个具体的相机参数设置项，可能存在子的参数设置项，为了方便管理，我们定义了一个CameraMenuItem去管理相机参数。

下面我们将将展示如何使用这个类获取相机视频分辨率：

  let menu = CameraMenuItem(style: CameraMenuStyle.branch(.videoResolution)) //生成对象
  let menuSub = menu.getNewChildren() ?? [] //菜单的子菜单
  let select = CameraMenuItem.findSelectedIndexPathJustInParent(menuSub) ?? 0 // 当前选中的菜单
  let arry  = CameraModelMenuItemHandler.parseSubMenuItems(item: menu) ?? [] // 子菜单展示名【3840x2160......】

单独获取某个相机参数(以获取相机拍照分辨率为例)：

 CameraParametersGetter.getPhotoSize(with: { [weak self] (error) in
                guard let self = self else { return }
                if error == nil {
                    let value = CameraSelection.shared.valueWith(.photoSize).realData.digitalValue() ?? 0
                    prin("size \(value)")
                }
            })

设置相机参数(以拍照图片格式为例)：

let value = AUTELCameraPhotoFileFormat.DNG.rawValue
 CameraParametersSetter.setParameterWithBranch(CameraMenuBranch.photoFormat,
                                                      andValue: value,
                                                      with: { (error) in
            guard let self = self else { return }
            if error == nil {
               let value = CameraSelection.shared.valueWith(.photoFormat).realData.digitalValue() ?? 0
               prin("photoFormat \(value)")
            }
        })

根据以上内容，您可以通过同样的方式展示或者修改相机参数项。

7. 总结

在本教程中，您已经学习了如何使用MobileSDK 如何进行拍照/录像以及相机参数设置开发。希望您喜欢本教程，并继续关注我们的下一个教程！
