地图显示功能实现

1. 引言

UX SDK提供的功能包括：

• 地图: 基本设置，绘制标记点、线段、圆、多边形，地图上的事件回调等

• 定位: 支持定位，后台定位，更新方向等功能

• 搜索: 目前苹果只支持了Geocode搜索，尚不支持POI搜索

2.整体框架

地图框架主要分为地图、搜索、定位三部分。三者互相独立,可分别使用不同的地图SDK支持。

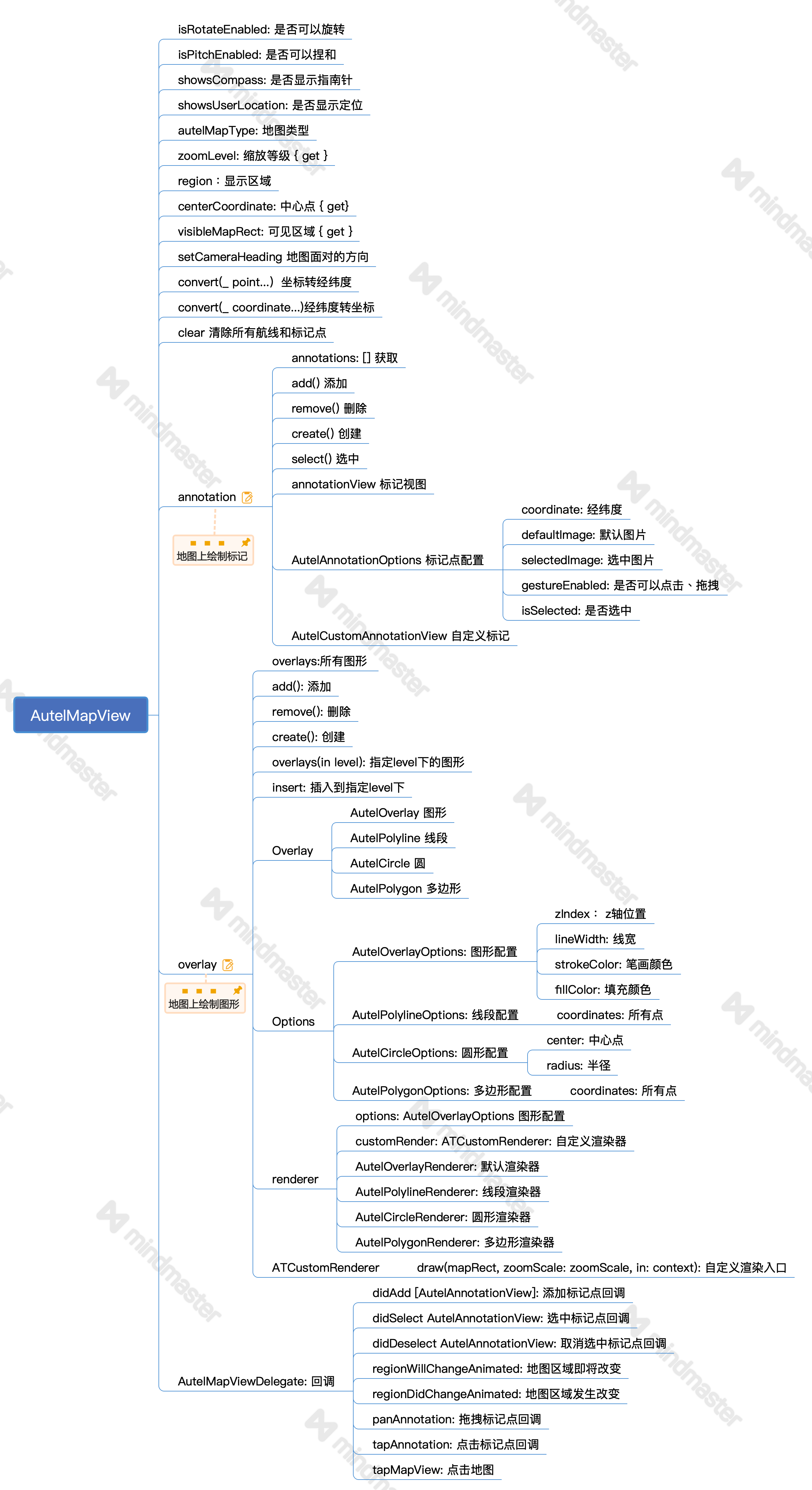

2.1 地图,也是该组件的最主要部分

• 一些基本设置: 缩放等级、显示区域、地图类型等
• 地图上的绘制: 标记点、线段、圆、多边形等
• 地图上事件回调: 标记点击拖拽、点击地图等

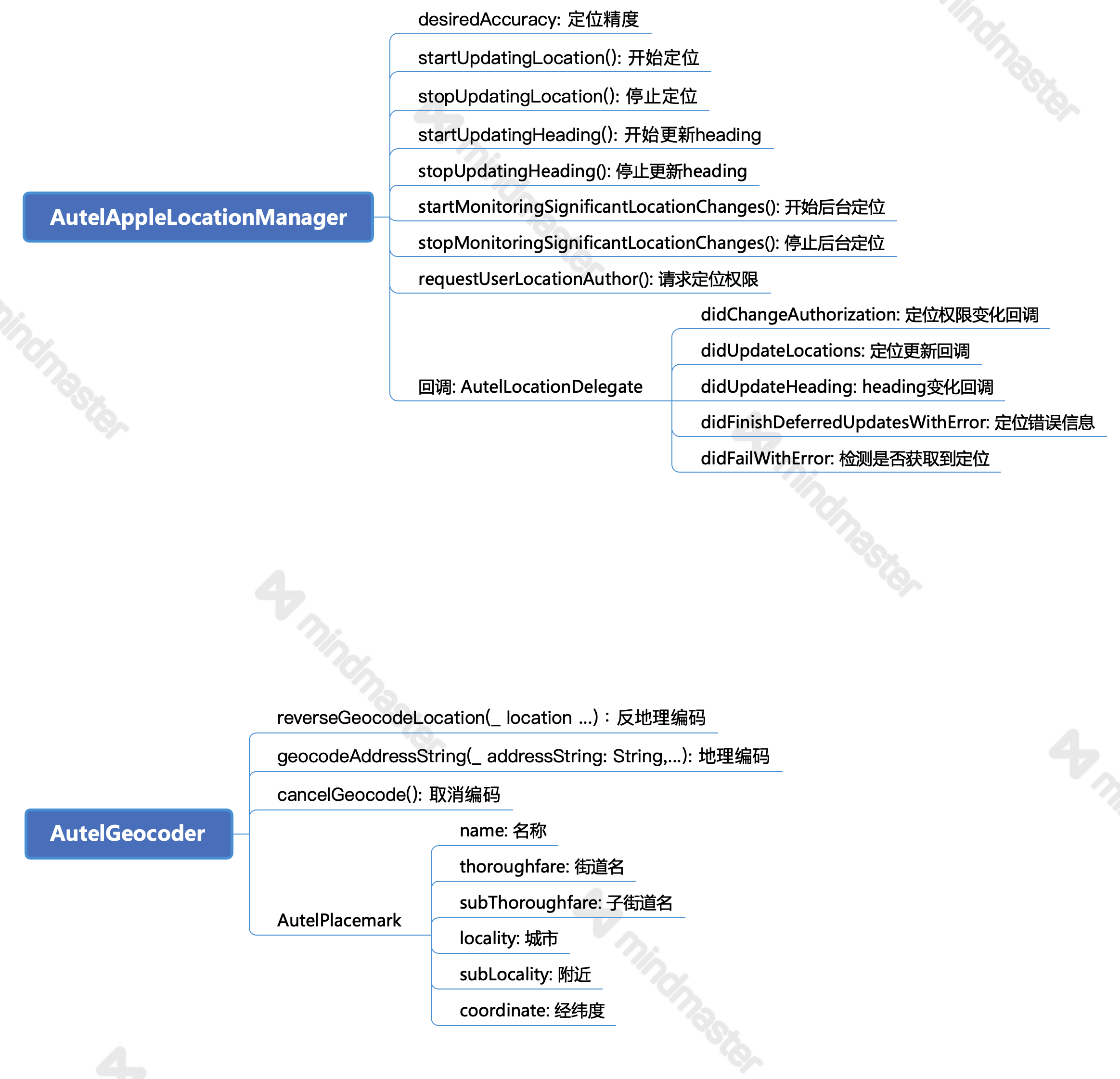

2.2 搜索和定位

3.接口与对应类文件表

Provider	Apple
AutelMapView: 地图	AutelAppleMapView
AutelAnnotationOptions：标记点配置
AutelAnnotation: 标记点	AutelAppleAnnotation
AutelAnnotationView: 标记点视图	AutelAppleAnnotationView
AutelCustomAnnotationView：自定义标记点
AutelOverlay：图形
AutelPolyline：线段	AutelApplePolyline
AutelCircle：圆形	AutelAppleCircle
AutelPolygon：多边形	AutelApplePolygon
AutelOverlayOptions：图形配置
AutelPolylineOptions：线段配置
AutelCircleOptions：圆形配置
AutelPolygonOptions：多边形配置
AutelOverlayRenderer：图形绘制
AutelPolylineRenderer：线段绘制	AutelApplePolylineRenderer
AutelCircleRenderer：圆形绘制	AutelApplePolylineRenderer
AutelPolygonRenderer：多边形绘制	AutelApplePolygonRenderer
ATCustomRenderer：自定义绘制
AutelLocationManager：定位	AutelAppleLocationManager
AutelGeocoder：搜索	AutelAppleGeocoder
AutelPlacemark：位置

4. 功能模块

下面介绍SDK提供的一些地图核心功能模块，包括：

• 设置显示禁飞区、限高区、授权区

• 飞行轨迹展示功能

• 街道地图、GPS及混合地图展示功能

• 定位到我的位置或home点功能

4.1 创建AutelMapView

AutelMapView由ATMapManager 地图管理类创建，创建其对象代码如下所示：

lazy var mapManager: ATMapManager = {
    let manager = ATMapManager.manager
    manager.mapView.isPitchEnabled = false
    manager.drawDelegate = self
    manager.startLocationAndUpdate()
    return manager
}()

lazy var mapView: AutelMapView {
    return mapManager.mapView
}

在控制器中添加AutelMapView并设置其约束，这样就能显示地图界面，代码如下所示：

view.addSubview(mapView)
mapView.snp.makeConstraints { (make) in
    make.edges.equalToSuperview()
}

实现ATMapDrawDelegate代理，代码如下所示：

extension ATBaseMapViewController: ATMapDrawDelegate{
    func mapIsMainVC() -> Bool {
        return true
    }

    func unitSystem() -> UnitSystem {
        return ATSettings.shared.unitSystem
    }

    func maxFlightRadius() -> Float?{
        return FlightLimitationService.shared.maxFlightRadius
    }

    func updateHomeLocation(coordinate: CLLocationCoordinate2D?){
        let message = "ATMapHomePointRefresh".fLocal("ATFly")
        ToastManager.shared.show(title: message)
        ATSpeechManager.shared.speak(text: message, clear: false)
    }
}

显示的地图如下图所示：

4.2 设置显示禁飞区、限高区、授权区

调用ATMapDrawManager地图绘制管理类提供的showNoFlyZones方法，在地图上设置显示禁飞区、限高区、授权区

func showNoFlyZones(_ level: ATNoFlyZoneAreaLevel, show: Bool)

示例代码如下所示：

ATMapManager.manager.drawManager.showNoFlyZones(level, show: isSelected)

4.3 飞行轨迹展示功能

设置飞行轨迹展示功能代码如下所示：

ATMapManager.manager.setting.isShowFlightRoute = true

显示飞行轨迹时，飞行轨迹如下图绿色线条所示：

隐藏飞行轨迹时，绿色线条将隐藏，如下图所示：

清除飞行轨迹代码如下所示：

ATMapManager.manager.cleanFlightPath()

4.4 设置地图类型

地图类型包括标准、卫星、混合地图，枚举值如下所示：

public enum AutelMapType : Int {
    case standard
    case satellite
    case hybrid
}

如下代码将地图类型设置为标准类型：

var mapType = AutelMapType.standard
ATMapManager.manager.setting.mapType = mapType

4.5 定位功能

能够定位到我、返航点、飞行器的位置，设置定位代码如下所示：

ATMapManager.manager.mapLocateAround(.aircraft)

如下图所示，1为我的位置、2为返航点位置、3为飞行器位置

4.6 更新飞行器机头方向

在飞行过程中，飞行器机头方向要与飞行方向保持一致，在以下情况下需要更新飞行器机头方向：

1.实现MainControllerProtocol协议，在updateDroneLocation方法中调用更新机头方向的方法，代码如下：

@objc extension ATBaseMapViewController: MainControllerProtocol {
    func updateDroneLocation(coordnidate: CLLocationCoordinate2D) {
        mapManager.drawManager.updateDroneLocation(coordnidate)
        upDroneHeading()
    }
}

刷新地图上飞行器图标的机头方向代码如下所示：

func upDroneHeading() {
    if let annotation = mapManager.drawManager.aircraftAnnotation, let annotationView: ATAircraftAnnotationView = annotation.customAnnotationView as? ATAircraftAnnotationView {
        annotationView.updateHeading(heading: (AutelMCState.shared.attitude.yaw) + Float(-mapView.cameraHeading.radian))
    }
}

2.订阅headingUpdateObservable序列，参考代码如下所示：

mapManager.headingUpdateObservable.subscribe(onNext: {[weak self] (newHeading: CLHeading) in
    if newHeading.headingAccuracy < 0 {
        return
    }
    self?.updateHeading(newHeading)
}).disposed(by: bag)

func updateHeading(_ newHeading: CLHeading) {
    if mapView.cameraHeading != 0 {
        mapView.cameraHeading = 0
    }
    upDroneHeading()
}
